Sistemas de Chimenea de Acero Inoxidable de Pared Simple

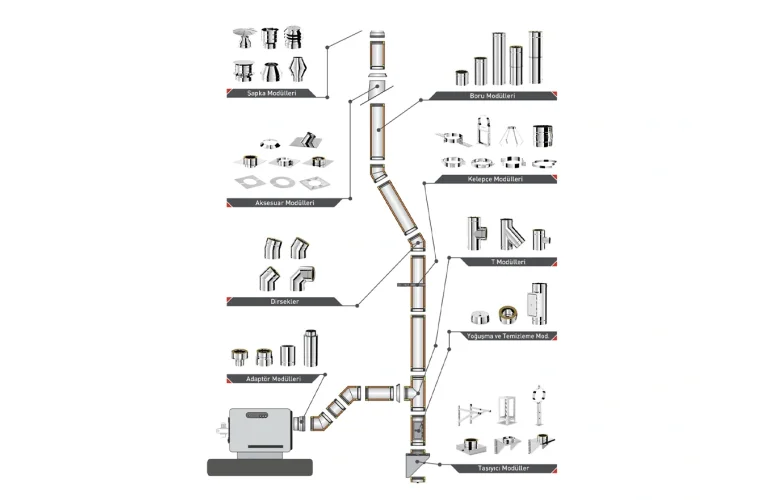

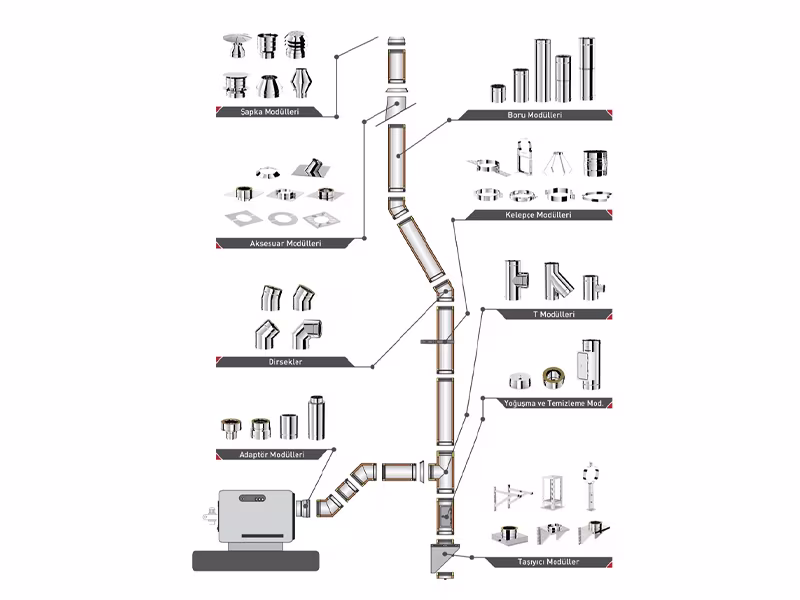

Los sistemas de chimenea de acero inoxidable de pared simple son sistemas utilizados para combustibles sólidos, líquidos y gaseosos que se instalan dentro de los conductos del edificio. Cuando se aplican dentro del conducto, no es necesario aislar la parte de la chimenea que queda dentro del conducto. Las chimeneas se montan en un soporte de pared de carga vertical o en un soporte principal y se ensamblan con abrazaderas modulares. Nuestras chimeneas se fabrican con alta calidad mediante soldadura TIG/WIG continua. En sistemas de presión negativa, se ofrece una instalación fácil y segura con conexiones encajadas y abrazaderas de chimenea. En sistemas de presión positiva, se garantiza la estanqueidad con una junta especialmente diseñada dentro del encaje.

Características Técnicas de los Sistemas de Chimenea de Acero Inoxidable de Pared Simple

• Material Utilizado: Acero Inoxidable 1.4301-1.4401 (316 L)
• Opciones de Ángulo: 15°, 30°, 45°, 60°, 75°, 87°, 90°
• Dimensiones: Ø 100-1200 mm, h: 500-600 mm
• Espesores de la Chapa: 0,40 - 3 mm
• Clases de Presión: N1 – P1 – H2
• Tipo de Conexión: Con abrazadera, Con junta, Con encaje
• Clase de Corrosión: Vm
• Tipo de Soldadura: TIG Continua

Sistemas de Chimenea de Acero Inoxidable de Pared Doble

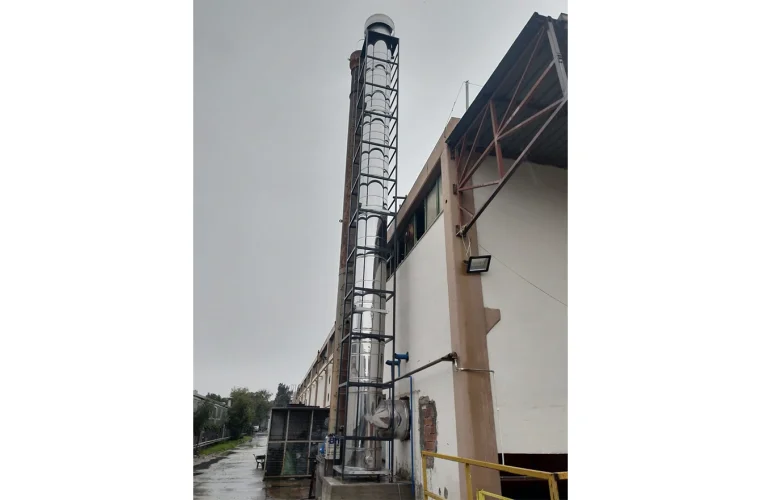

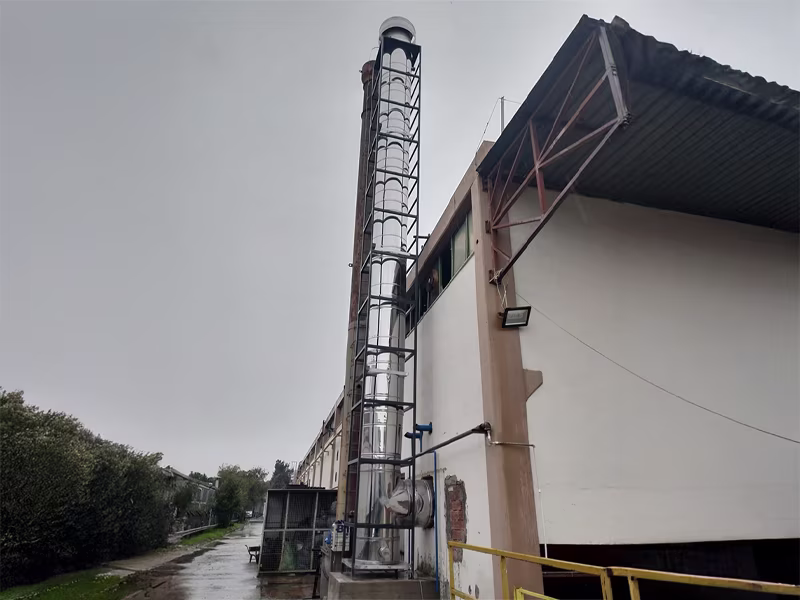

Los sistemas de chimenea de acero inoxidable de pared doble se utilizan para aplicaciones exteriores del edificio, así como para aplicaciones necesarias dentro del conducto/interior del edificio. El revestimiento interior está fabricado con acero inoxidable AISI 316 L de la más alta calidad, y el espesor del material del revestimiento varía según las especificaciones del sistema. Entre los módulos de gases de escape principales y el revestimiento exterior, se aplica un aislamiento de lana de roca de 30 mm o 50 mm, dependiendo de las características del sistema. El revestimiento exterior se puede fabricar con acero galvanizado, aluminio, acero 430 o acero inoxidable 304, según el sistema, la ubicación de la aplicación y las condiciones del entorno. Las chimeneas se fabrican en nuestra planta en 23 tamaños diferentes con diámetros que van desde 100 mm hasta 1200 mm.

Las chimeneas se fabrican utilizando tecnología de prensado de cordón superior y forman el cuerpo principal de la chimenea. Cada módulo se monta en la chimenea calculando la altura del edificio. Además, cada módulo está diseñado para soportar toda la chimenea por sí solo, utilizando tecnología de prensado especial para aumentar su resistencia. Se abre una boca de brida especial para garantizar un sellado completo. En la instalación, se utilizan abrazaderas especiales para sellar entre cada módulo y los productos laterales.

Características Técnicas de los Sistemas de Chimenea de Acero Inoxidable de Pared Doble

• Material Utilizado: Acero Inoxidable 1.4301-1.4401 (316 L)
• Dimensiones: Ø 100-1200 mm, h: 500-1250 mm
• Espesores de la Chapa: 0,40 - 3 mm
• Clases de Presión: N1 – P1
• Tipo de Conexión: Con abrazadera, Con junta, Con encaje
• Clase de Corrosión: Vm
• Tipo de Soldadura: TIG Continua
